В наличииПринцип работы:
Вода из емкости машины через водяной клапан заполняет всасывающую и проточную часть насоса водой. При вращении рабочего колеса на выходе проточной части корпуса насоса создается давление, в следствии чего вода под давлением направляется по напорной линии к насадкам поливомоечной машины.
Технические характеристики насос центробежный с редуктором КО-829Д 06.02.100:
*Подача, м3/ч (л.с.) – 60 (16,7)
*Напор, м – 115
*Номинальная частота вращения рабочего колеса, (об/мин) – 58 (3500)
*Номинальная частота вращения входного вала (об/мин) – 23 (1380)
*Мощность насоса, кВт, не более – 32,4
*Давление на входе в насос, МПа (кгс/см2) не более – 0,035 (0,35)
*Предельная частота вращения рабочего колеса, С (об/мин) – 70 (4200)
*Напор при предельной частоте вращения, м – 125
*Масса, кг – 60
*Габаритные размеры: 388х360х442 мм.
Устройство насоса:

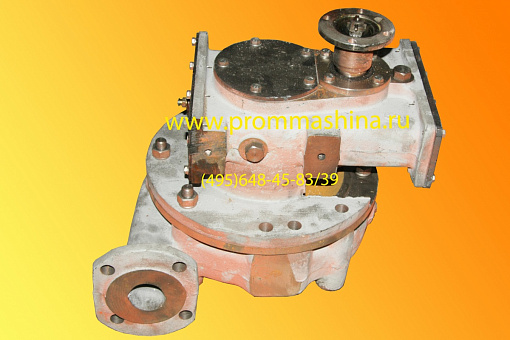

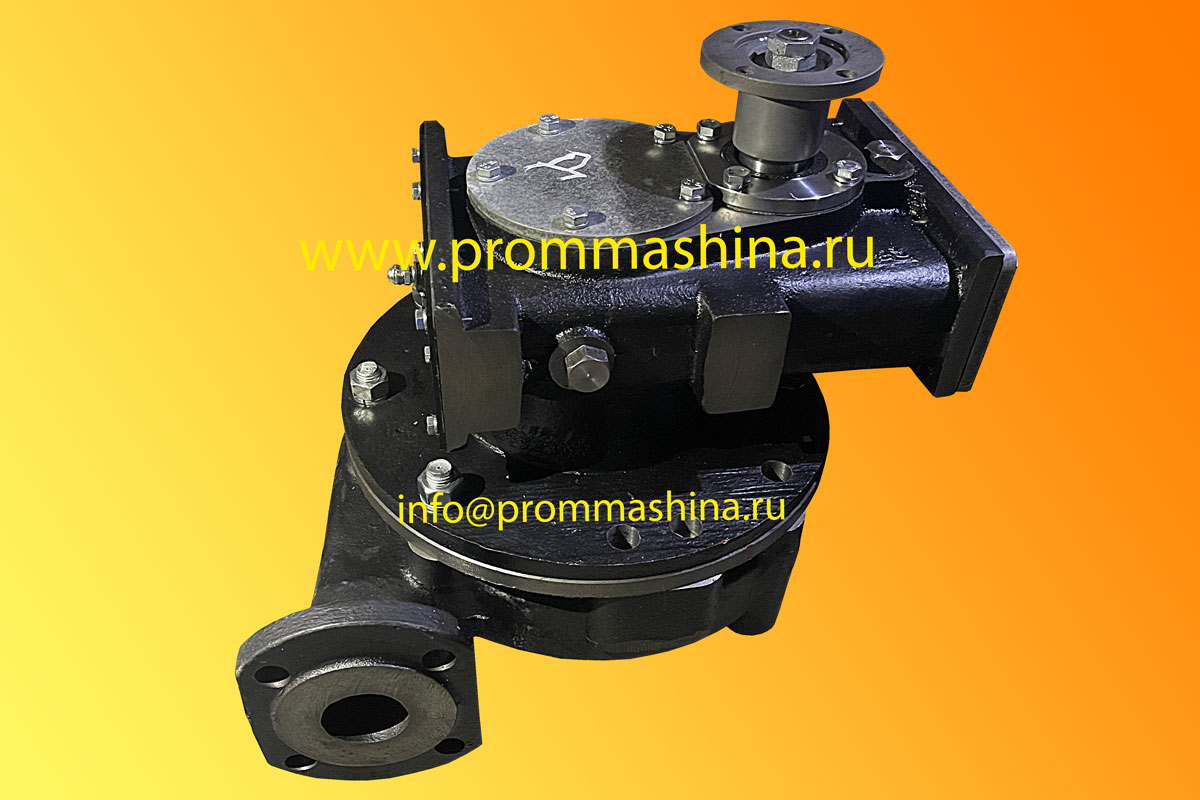

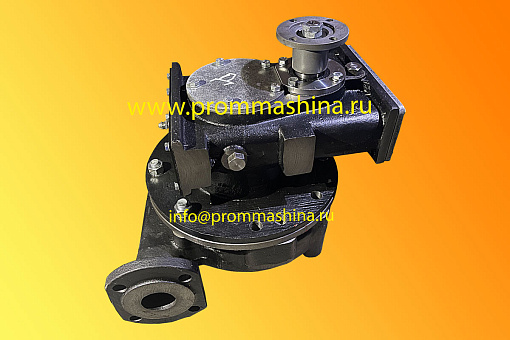

Насос КО-829Д 06.02.100 водяной центробежный НЦР 60/125Д устанавливается на шасси автомобиля КамАз (одноосный) и ЗИЛ и имеет привод от КОМ.
Насос НЦР-60/125Д состоит из следующих основных частей: редуктор, рабочее колесо, корпус насоса.
Подвод перекачиваемой жидкости к насосу – осевой, отвод – тангенциальный. Направления вращения рабочего колеса – против часовой стрелки (смотреть со стороны привода)
Крепление насоса к шасси автомобиля боковое с помощью вилкообразного кронштейна и двух скоб с резьбовыми концами. Кронштейн стремянки закрепляется на лонжерон рамы шасси. Насос закрепляется между щеками вилкообразного кронштейна болтами. Входной вал и выходной вал-шестерня вращаются в подшипниковых опорах. Уплотнение валов – манжетное.
