КОМ МП-74-4202010-30 КАМАЗ (ЭД-405 под НШ и Г/Н 310.3.56)

КОМ МП-74-4202010-30 КАМАЗ (ЭД-405 под НШ и Г/Н 310.3.56)

45 600 руб.

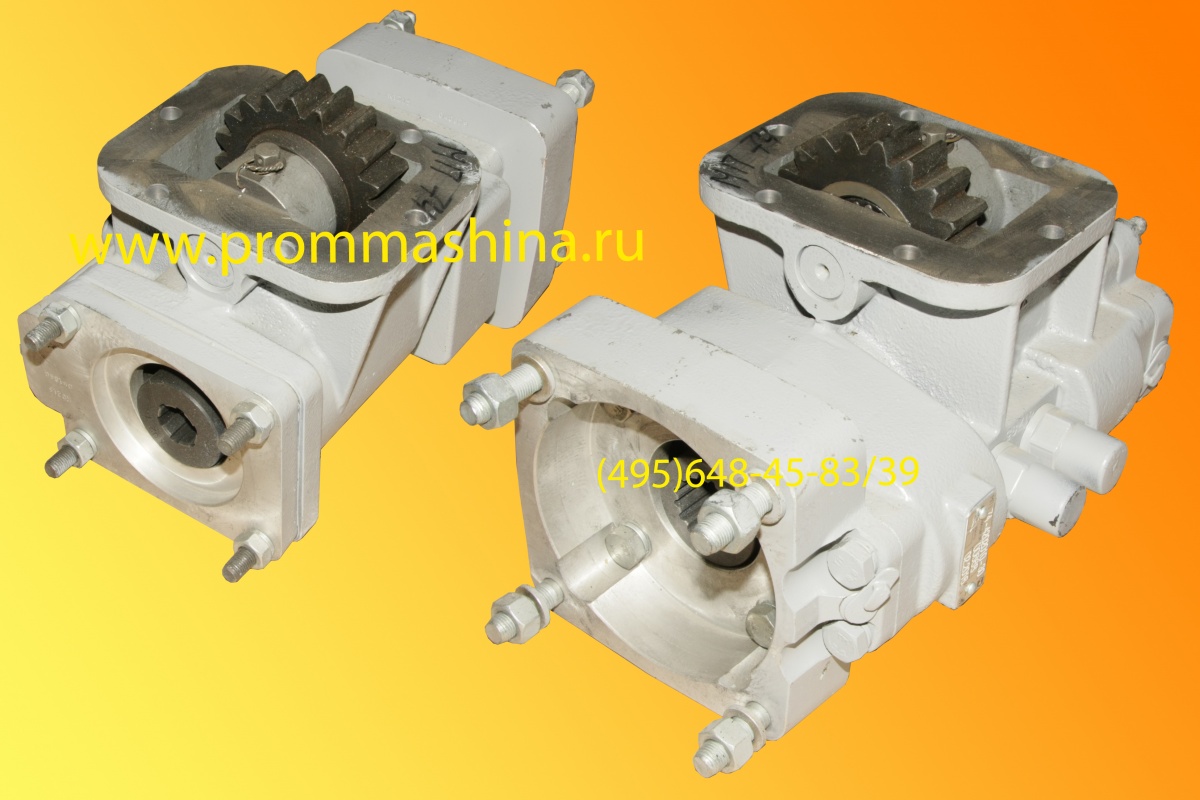

КОМ МП-74-4202010-30 КАМАЗ/ правый боковой люк. Для коммунальных машин ЭД-405 под НШ и Г/Н 310.3.56
Коробка отбора мощности (КОМ) МП74-4202010-30 предназначена для привода агрегатов, оборудованных на шасси специализированных автомобилей КамАЗ, и устанавливается на правый боковой люк коробки передач (КП) моделей КамАЗ-14 и КамАЗ-15

+

Привод КОМ осуществляется от блока шестерен заднего хода КП.

Тип КОМ – механическая одновальная с механизмом включения отбора мощности, действующим от давления сжатого воздуха пневмосистемы автомобильного шасси. К переднему торцу КОМ пристыковывается гидронасос НШ32 или НШ50 левого вращения, а к заднему - гидронасос 310.3.56 правого вращения.

    Отбор мощности разрешается производить только на стоянке или во время движения автомобиля без переключения передач в КП.


Технические характеристики КОМ МП-74-4202010-30:

*КОМ изготовлена в соответствии с конструкторской документацией МП21-4202010

* Передаточное число от первичного вала КП к вторичному валу КОМ:

С КП модели «КамАЗ-15»:

- на высшей передаче в делителе – 1,026;

- на низшей передаче в делителе – 1,26;

С КП модели «КамАЗ-14» - 1,26.

* Управление: электропневматическое.

*Смазка: разбрызгиванием от КП.

* Допускается отбор мощности не более 45кВт (60 л.с.)

* Максимальный крутящий момент на вторичном валу КОМ – 250 Н·м(25 кгс·м)

* Направление вращения вторичного вала КОМ совпадает с направлением вращения коленчатого вала двигателя.


КОМ МП74-4202010-30 состоит из картера, с установленными в его расточках оси с ведущей шестерней и роликовым подшипником, ведомой шестерней, установленной на двух шарикоподшипниках, двух механизмов включения коробки отбора мощности в составе вилки с возвратной пружиной, штока с кольцами уплотнительными, двух муфт, адаптеров гидронасосов.

    Уплотнение внутренних полостей КОМ осуществляется прокладками.

    Включение режима отбора мощности производится посредством подачи в полость пневмоцилиндра сжатого воздуха через штуцеры, установленные в адаптеры гидронасосов.
